دوربین مداربسته چیست؟

دوربین مداربسته یکی از تجهیزات اصلی برای ایجاد یک سیستم نظارت تصویری است که با هدف مشاهده، ثبت و بررسی فعالیت‌های یک محیط مورد استفاده قرار می‌گیرد.

این تجهیزات می‌توانند تصاویر را به‌ صورت زنده نمایش دهند، آن‌ها را روی حافظه ذخیره کنند و در مدل‌های پیشرفته‌ تر، اطلاعات موجود در تصویر را به کمک قابلیت‌های هوشمند تحلیل کنند. به همین دلیل دوربین مداربسته امروزی فقط یک وسیله برای فیلم‌برداری نیست، بلکه بخشی از یک سیستم کامل برای نظارت، مدیریت و افزایش امنیت محیط محسوب می‌شود.

مفهوم مدار بسته به ساختاری اشاره دارد که در آن تصاویر برای یک مجموعه مشخص از تجهیزات و کاربران ارسال می‌شوند و مانند شبکه تلویزیونی عمومی برای همه پخش نمی‌شوند. البته بسیاری از دوربین‌های امروزی به شبکه داخلی و اینترنت متصل هستند و امکان مشاهده تصویر از راه دور را فراهم می‌کنند؛ بنابراین در کاربرد امروزی، CCTV را بهتر است به‌عنوان یک سامانه نظارت تصویری کنترل‌شده در نظر گرفت.

ساختار عملکرد دوربین از دریافت نور محیط توسط لنز و سنسور تصویر آغاز می‌شود. سنسور اطلاعات نوری صحنه را دریافت کرده و آن را به داده تصویری تبدیل می‌کند.

پردازنده داخلی دوربین سپس این داده‌ها را پردازش می‌کند و با توجه به مدل دوربین، قابلیت‌هایی مانند کاهش نویز، اصلاح نور، افزایش محدوده دینامیکی، تشخیص حرکت یا تشخیص سوژه را روی تصویر اعمال می‌کند. پس از آن، تصویر از طریق کابل کواکسیال، کابل شبکه، Wi-Fi یا شبکه تلفن همراه منتقل شده و در مقصد نمایش داده یا ذخیره می‌شود.

در یک سیستم حرفه‌ای، انتخاب دوربین تنها بر اساس تعداد مگاپیکسل انجام نمی‌شود. نوع سنسور، فاصله کانونی لنز، زاویه دید، کیفیت تصویربرداری در شب، نوع فشرده‌سازی، روش انتقال اطلاعات، ظرفیت ذخیره‌سازی، استاندارد مقاومت در برابر آب و گردوغبار و قابلیت‌های هوشمند، همگی در نتیجه نهایی تأثیر دارند.

از دوربین مداربسته می‌توان برای نظارت بر خانه، مغازه، دفتر، شرکت، انبار، پارکینگ، کارخانه، باغ، ویلا و محوطه‌های بزرگ استفاده کرد. برای هر یک از این محیط‌ها نیز الزاماً یک مدل دوربین مناسب نیست. برای مثال، دوربین مورد استفاده در یک دفتر داخلی ممکن است به مقاومت در برابر باران نیاز نداشته باشد، در حالی که دوربین نصب‌شده در پارکینگ یا محوطه بیرونی باید برای شرایط محیطی سخت‌تر طراحی شده باشد.

CCTV چیست و چرا به آن دوربین مدار بسته می‌گویند؟

CCTV مخفف Closed-Circuit Television است. واژه Closed-Circuit به این معناست که سیگنال تصویری برای یک سیستم مشخص و کنترل‌شده ارسال می‌شود.

در یک سیستم ساده، دوربین تصویر محیط را دریافت می‌کند و آن را برای نمایشگر یا دستگاه ضبط ارسال می‌کند. در سیستم‌های جدیدتر، این ارتباط می‌تواند کاملاً دیجیتال و شبکه‌ای باشد و تجهیزات مختلفی مانند دوربین، دستگاه NVR، سوئیچ شبکه، روتر، حافظه ذخیره‌سازی و تلفن همراه در یک ساختار واحد با یکدیگر ارتباط داشته باشند.

بنابراین وقتی از «دوربین مدار بسته» صحبت می‌کنیم، منظور صرفاً بدنه‌ای نیست که روی دیوار یا سقف نصب می‌شود. دوربین تنها یکی از اجزای سیستم نظارت تصویری است و برای ایجاد یک راهکار کامل باید تجهیزات ارتباطی، تغذیه، ذخیره‌سازی و مدیریت تصویر نیز متناسب با پروژه انتخاب شوند.

دوربین مداربسته چگونه تصویر را ثبت می‌کند؟

برای درک عملکرد دوربین مداربسته و اینکه دوربین مداربسته چگونه کار می‌کند؟، ابتدا باید مسیر تبدیل نور محیط به تصویر قابل مشاهده را بشناسیم.

1.ورود نور از طریق لنز: نور بازتاب‌ شده از اشیای موجود در محیط وارد لنز می‌شود. لنز وظیفه دارد این نور را روی سطح سنسور متمرکز کند.

مشخصات لنز روی چیزی که دوربین می‌بیند تأثیر مستقیم دارد. لنز با فاصله کانونی کوتاه معمولاً زاویه دید وسیع‌ تری ایجاد می‌کند، در حالی که فاصله کانونی بالاتر می‌تواند برای مشاهده سوژه‌های دورتر مناسب‌تر باشد.

به همین دلیل ممکن است دو دوربین با رزولوشن یکسان، به دلیل تفاوت لنز و سنسور، تصویر کاملاً متفاوتی ارائه کنند.

2.تبدیل نور به داده تصویری: سنسور تصویر که در بسیاری از دوربین‌های امروزی از نوع CMOS است، نور دریافت‌ شده را به سیگنال الکترونیکی تبدیل می‌کند.

در این مرحله کیفیت سنسور اهمیت زیادی دارد. عملکرد سنسور در نور کم، میزان نویز، حساسیت به نور و توانایی ثبت جزئیات در بخش‌های روشن و تاریک صحنه، روی کیفیت تصویر تأثیر می‌گذارد.

3.پردازش تصویر: داده خام سنسور مستقیماً همان تصویری نیست که کاربر روی مانیتور مشاهده می‌کند. پردازنده دوربین اطلاعات را پردازش کرده و پارامترهای مختلف تصویر را تنظیم می‌کند.

قابلیت‌هایی مانند WDR، کاهش نویز دیجیتال، کنترل نوردهی، تعادل رنگ سفید و اصلاح تصویر در نورهای دشوار بسته به مدل دوربین در این مرحله مورد استفاده قرار می‌گیرند.

4.فشرده‌ سازی و انتقال: ویدئوی خام حجم زیادی دارد. برای کاهش حجم اطلاعات، تصویر با کدک‌هایی مانند H.264 یا H.265 فشرده می‌شود.

پس از فشرده‌سازی، داده‌ها بر اساس فناوری دوربین منتقل می‌شوند. در سیستم دوربین AHD مسیر انتقال معمولاً کابل کواکسیال است، در حالی که دوربین IP از شبکه استفاده می‌کند.

دوربین‌های مداربسته بیسیم Wi-Fi داده را به‌ صورت بی‌سیم منتقل می‌کنند و دوربین‌های 4G از شبکه اپراتور تلفن همراه برای ارتباط استفاده می‌کنند.

5.ذخیره و بازبینی: در نهایت تصاویر می‌توانند روی دستگاه ضبط یا حافظه ذخیره شوند. در سیستم‌های AHD معمولاً دستگاه DVR و در سیستم‌های تحت شبکه NVR مورد استفاده قرار می‌گیرد.

برخی دوربین‌های مستقل نیز دارای کارت حافظه هستند و می‌توانند بدون دستگاه ضبط مرکزی، تصاویر را روی microSD ذخیره کنند.

سیستم دوربین مداربسته از چه تجهیزاتی تشکیل می‌شود؟

یک سیستم نظارت تصویری بسته به نوع پروژه می‌تواند ساده یا بسیار گسترده باشد، اما تجهیزات اصلی معمولاً شامل موارد زیر هستند.

1.دوربین: دوربین وظیفه تصویربرداری از محیط را دارد. مهم‌ترین مشخصات آن شامل رزولوشن، سنسور، لنز، زاویه دید، دید در شب، قابلیت‌های هوشمند و استاندارد حفاظتی است.

2.دستگاه DVR: دستگاه DVR در سیستم‌های دوربین آنالوگ و AHD برای دریافت و ذخیره تصاویر استفاده می‌شود. تعداد کانال‌های DVR مشخص می‌کند چند دوربین می‌توانند به‌ صورت مستقیم به آن متصل شوند. مدل‌های مختلف می‌توانند امکاناتی مانند ضبط مداوم، ضبط بر اساس حرکت، بازبینی، انتقال تصویر و مدیریت از راه دور ارائه دهند.

3دستگاه NVR: برای مدیریت و ذخیره تصاویر دوربین‌های تحت شبکه طراحی شده است. در سیستم IP، دوربین‌ها اطلاعات را در بستر شبکه منتقل می‌کنند و NVR می‌تواند این جریان‌های ویدئویی را دریافت و ذخیره کند.

4.هارددیسک: اگر قرار باشد تصاویر برای چند روز یا چند هفته نگهداری شوند، ظرفیت حافظه اهمیت زیادی پیدا می‌کند. مدت زمان نگهداری به عواملی مانند تعداد دوربین‌ها، رزولوشن، نرخ فریم، میزان فعالیت محیط، نوع فشرده‌سازی و تنظیمات ضبط بستگی دارد.

5.کابل کواکسیال و کابل شبکه: در سیستم‌های آنالوگ و AHD ، کابل کواکسیال یکی از مسیرهای اصلی انتقال تصویر است. در سیستم‌های IP معمولاً از کابل شبکه استفاده می‌شود. در صورت پشتیبانی تجهیزات، فناوری PoE می‌تواند برق و داده را از طریق همان کابل شبکه منتقل کند.

6.منبع تغذیه: دوربین‌ها برای عملکرد صحیح به برق پایدار نیاز دارند. کیفیت منبع تغذیه در پایداری سیستم اهمیت زیادی دارد و استفاده از تجهیزات نامناسب می‌تواند باعث اختلال تصویر، ریست شدن دوربین یا کاهش عمر تجهیزات شود.

انواع دوربین مداربسته از نظر فناوری

1.دوربین AHD: دوربین‌های AHD تصویر را از طریق کابل کواکسیال به DVR منتقل می‌کنند. این فناوری هنوز در بسیاری از پروژه‌ها کاربرد دارد، به‌خصوص زمانی که زیرساخت کواکسیال موجود باشد یا پروژه به دنبال راهکاری اقتصادی و ساده باشد.

2.دوربین IP: دوربین تحت شبکه تصویر را به‌صورت دیجیتال در شبکه منتقل می‌کند و می‌تواند مستقیماً مانند یک تجهیز شبکه‌ای مدیریت شود. این فناوری برای پروژه‌هایی که قابلیت توسعه، کیفیت بالا، مدیریت شبکه و امکانات هوشمند اهمیت دارند، گزینه بسیار مناسبی است.

3.دوربین Wi-Fi: دوربین Wi-Fi از شبکه بی‌ سیم برای انتقال تصویر استفاده می‌کند. این مدل‌ها برای محیط‌هایی که کابل‌کشی دشوار است کاربرد دارند. با این حال، کیفیت Wi-Fi به فاصله، موانع، تداخل فرکانسی و کیفیت روتر وابسته است. بنابراین نباید صرفاً بر اساس عنوان «دوربین بی‌سیم» درباره مناسب بودن محصول تصمیم گرفت.

4.دوربین سیم‌کارتی: دوربین سیم‌کارتی با استفاده از شبکه 4G می‌تواند تصویر را بدون اتصال به اینترنت ثابت منتقل کند. این مدل‌ها برای مکان‌هایی که زیرساخت اینترنت ندارند، مانند برخی باغ‌ها، ویلاها، زمین‌های کشاورزی و پروژه‌های ساختمانی، کاربرد قابل توجهی دارند.

انواع دوربین مداربسته از نظر شکل ظاهری

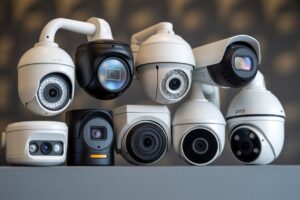

1.دوربین دام: دوربین Dome بدنه‌ای گنبدی دارد و معمولاً برای نصب روی سقف یا دیوار استفاده می‌شود. این مدل در محیط‌های داخلی، فروشگاه‌ها، دفاتر و ساختمان‌های اداری بسیار رایج است.

2.دوربین بولت: دوربین Bullet معمولاً بدنه‌ای کشیده دارد و برای نصب روی دیوار و سطوح خارجی بسیار متداول است. بسیاری از مدل‌های بولت فضای باز دارای استانداردهای حفاظتی مانند IP66 یا IP67 هستند؛ البته وجود این استاندارد باید در مشخصات همان مدل بررسی شود.

3.دوربین اسپیددام و دوربین مینی اسپیددام PTZ: دوربین‌های PTZ قابلیت حرکت افقی، عمودی و زوم دارند. این دوربین‌ها برای نظارت بر محوطه‌های وسیع، پارکینگ‌ها، مجموعه‌های صنعتی و محیط‌هایی که کنترل جهت دید اهمیت دارد استفاده می‌شوند. برخی مدل‌های پیشرفته‌تر می‌توانند حرکت سوژه را نیز دنبال کنند.

4.دوربین کوچک و مینیاتوری: مدل‌های کوچک و مینیاتوری برای کاربردهایی طراحی شده‌اند که ابعاد کوچک اهمیت دارد. این دوربین‌ها می‌توانند در محیط‌هایی که فضای نصب محدود است استفاده شوند.

مهم‌ترین مشخصات فنی دوربین مداربسته چیست؟

1.رزولوشن تصویر: رزولوشن تعداد پیکسل‌های تصویر را مشخص می‌کند. دوربین‌های 2، 3، 4، 5، 8 مگاپیکسل و بالاتر در بازار وجود دارند. رزولوشن بالاتر می‌تواند جزئیات بیشتری ثبت کند، اما کیفیت واقعی تصویر به سنسور، لنز، نور محیط، پردازش تصویر و فشرده‌سازی نیز وابسته است.

2.نوع لنز: لنز تعیین می‌کند دوربین چه محدوده‌ای را ببیند و سوژه‌ها در تصویر چه اندازه‌ای داشته باشند. لنز ثابت برای بسیاری از کاربردهای معمول مناسب است، در حالی که لنز وریفوکال امکان تنظیم فاصله کانونی و زاویه دید را فراهم می‌کند.

3.دید در شب: اگر دوربین در شب نیز فعال است، نوع فناوری دید در شب اهمیت زیادی دارد. IR برای تصویر برداری در تاریکی استفاده می‌شود. برخی مدل‌ها نیز از نور سفید یا فناوری‌های دید در شب رنگی بهره می‌برند.

4.WDR: در محیط‌هایی که اختلاف نور بین قسمت‌های مختلف تصویر زیاد است، قابلیت WDR می‌تواند به ثبت بهتر جزئیات در نواحی بسیار روشن و بسیار تاریک کمک کند. این ویژگی برای دوربین‌هایی که مقابل در ورودی، پنجره یا محیط‌های با نور پس‌ زمینه شدید نصب می‌شوند اهمیت بیشتری دارد.

5.استاندارد مقاومتی در برابر عوامل محیطی IP: برای دوربین فضای باز باید میزان مقاومت بدنه در برابر نفوذ گرد و غبار و آب بررسی شود. استانداردهایی مانند IP66 و IP67 در تجهیزات فضای باز رایج هستند، اما انتخاب استاندارد باید با شرایط واقعی محل نصب مطابقت داشته باشد.

6.فشرده‌سازی H.265: کدک H.265 می‌تواند نسبت به H.264 حجم داده و فضای مورد نیاز برای ذخیره‌سازی را کاهش دهد، البته میزان صرفه‌جویی واقعی به تنظیمات و محتوای ویدئو وابسته است. این ویژگی در پروژه‌هایی با تعداد دوربین زیاد یا نیاز به نگهداری طولانی‌مدت تصاویر اهمیت بیشتری پیدا می‌کند.

دوربین مداربسته برای چه مکان‌هایی مناسب است؟

امروزه دوربین مداربسته در طیف گسترده‌ای از محیط‌ها استفاده می‌شود.

• در خانه و آپارتمان برای کنترل ورودی، پارکینگ، حیاط و فضاهای مشخص.
• در مغازه و فروشگاه برای نظارت بر صندوق، ورودی، قفسه‌ها و مسیرهای رفت‌وآمد.
• در دفتر و شرکت برای کنترل ورودی‌ها، راهروها و فضاهای عمومی.
• در انبار برای نظارت بر کالاها، مسیرهای ورود و خروج و نقاط حساس.
• در کارخانه و محیط صنعتی برای کنترل فرایندها، نظارت بر نقاط خطرناک و بررسی حوادث.
• در باغ و ویلا برای نظارت از راه دور بر محیط‌هایی که ممکن است نیروی انسانی دائمی در آن‌ها حضور نداشته باشد.
• در پارکینگ و محوطه نیز دوربین می‌تواند برای کنترل ورود و خروج و ثبت رویدادهای محیطی مورد استفاده قرار گیرد.
